Kokie saugos ir veikimo pranašumai yra skirti IEC 60269 415 V didelės srovės saugikliui pramoninėms elektros energijos paskirstymo sistemoms?

1. Pagrindinis IEC 60269 aukštos srovės saugiklių gaminių dizainas ir standartinė apibrėžtis

IEC 60269 sudaro pasaulinę vieningą standartinę žemos įtampos saugiklių sistemą, apibrėžiančią griežtas vardinės įtampos, srovės galios, laiko ir srovės charakteristikų, mechaninės struktūros ir saugos bandymų standartų taisykles. Pramoniniuose 415 V trifaziuose skirstomuosiuose tinkluose didelės srovės saugiklių jungtys turi atitikti tiek perkrovos, lėto pūtimo, tiek momentinio trumpojo jungimo pertraukimo reikalavimus, kad apsaugotų brangią tolesnę elektros įrangą.

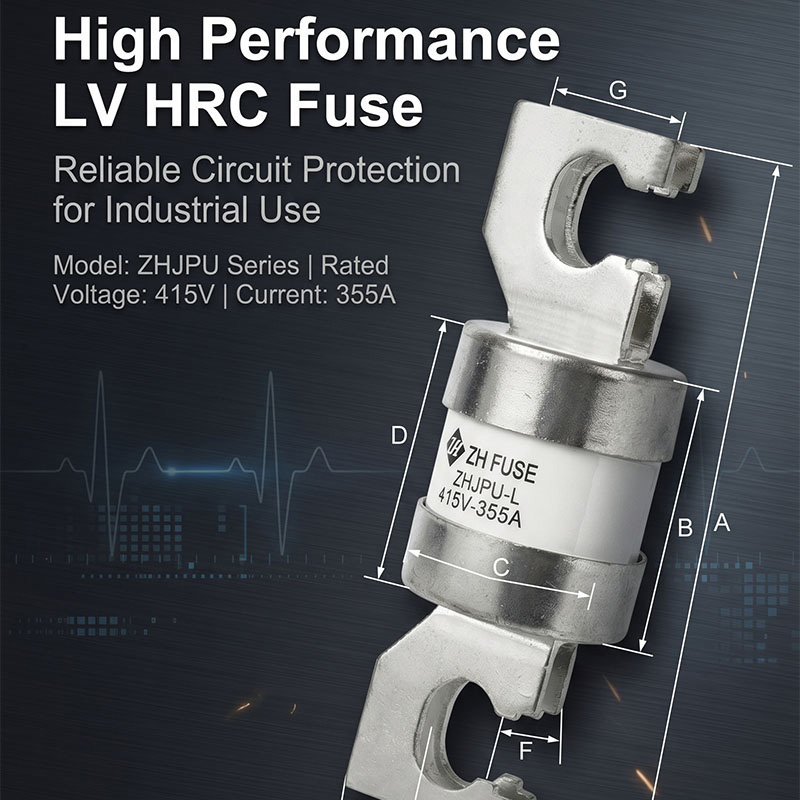

Tradiciniai saugikliai su plastikiniu apvalkalu susiduria su akivaizdžiais defektais didelės srovės pramoninėje aplinkoje, įskaitant nepakankamą atsparumą karščiui, laisvus kontaktinius gnybtus ir ribotą pertraukimo galią. Šiam gaminiui pritaikyta prisukama keraminė konstrukcija pašalina šiuos skausmo taškus per integruotą aukštai temperatūrai atsparų korpusą ir sidabruotus varinius jungiamuosius gnybtus. Kaip standartizuotas apsaugos komponentas, sukurtas sunkioms pramoninėms žemos įtampos grandinėms,IEC 60269 415 V didelės srovės saugiklissuvienija matmenų tolerancijos ir elektrinio veikimo rodiklius, kad inžinerijos integratoriai būtų keičiami įvairiuose projektuose.

1.1 Du pagrindiniai funkcinio dizaino moduliai

• Keraminės izoliacijos korpuso modulis: didelio aliuminio oksido keramikos medžiaga blokuoja lanko plėtimąsi gedimo metu, pasižymi puikiu terminiu stabilumu, kad būtų išvengta apvalkalo deformacijos esant ilgalaikei vardinei srovės apkrovai.
• Varžtu prijungtas laidus gnybtų modulis: Sidabrinis padengimas sumažina saugiklio jungties ir šynos kontaktinę varžą, reguliuoja temperatūros kilimą prijungimo taškuose standartinėse ribose net ir nuolat veikiant didelės srovės srove.
• Vidinis lydžiojo elemento modulis: kalibruotas metalo lydalas atitinka gG/gL charakteristikų kreivę, todėl pasiekiamas laipsniškas apsaugos koordinavimas su prieš ir pasroviui grandinės apsaugos įtaisais.

1.2 IEC 60269 standarto atitikties vertė

Produktai, kurie visiškai atitinka IEC 60269 tipo bandymus, gali būti naudojami pramoniniuose projektuose Europos, Pietryčių Azijos ir Australijos rinkose be pakartotinio saugos sertifikato. Standartas atlieka griežtus trumpojo jungimo nutraukimo ir mechaninės vibracijos bandymus, kad pašalintų paslėptus pavojus, tokius kaip lanko nuotėkis, apvalkalo įtrūkimai ir priešlaikinis lydymas esant normaliai darbo srovei. Tarpvalstybinius įrangos projektus tvarkančioms pirkimo komandoms vieningas standartų laikymasis labai supaprastina komponentų kvalifikacijos ir projektų priėmimo procesus.

2. Užpildykite standartinių techninių specifikacijų parametrų lentelę

Elektros projektavimas ir pirkimas remiasi aiškiais standartizuotais parametrais, kad būtų užbaigtas grandinės suderinimas ir modelio pasirinkimas. Ši serija apima vardinę srovę nuo 200A iki 400A esant 415V kintamajai darbinei įtampai, su vieningais mechaniniais ir elektriniais indikatoriais, siekiant sumažinti pakartotinio parametrų palyginimo darbo krūvį projektuojant projektą. Žemiau esančioje lentelėje surūšiuotos visos pagrindinės fiksuotos specifikacijos, taikomos ZHJPU-L modelio linijai.

2.1 Modelio pasirinkimo logika skirtingoms grandinės apkrovoms

• Lengvosios pramonės paskirstymo šakos (200A ~ 280A): Tinka mažoms gamyklos pagalbinei įrangai, apšvietimo paskirstymo spintoms ir mažos galios valdymo pultams su stabilia vienoda apkrova.
• Vidutinio variklio valdymo grandinės (300A ~ 360A): atitinka vidutinio dydžio trifazius variklius, konvejerio pavaros sistemas ir vieno transformatoriaus antrinės apsaugos kilpas.
• Sunkios pagrindinės įėjimo grandinės (380A ~ 400A): Taikoma didelių elektros paskirstymo centrų, generatoriaus išvesties gnybtų ir sunkiųjų mašinų pagrindinių maitinimo kilpų pagrindinių šynų apsaugai.

2.2 Vieningo bendro dizaino privalumai visuose dabartiniuose lygiuose

Kiekviena dabartinė šios produktų linijos specifikacija išlaiko identišką keraminio korpuso struktūrą ir varžtų gnybtų išdėstymą. Ši nuosekli konstrukcija leidžia techninės priežiūros personalui naudoti tuos pačius montavimo įrankius ir atsarginių dalių valdymo standartus, vengiant specialaus armatūros paruošimo skirtingoms srovės klasėms. Vieningas pasidabruoto gnybtų storis garantuoja pastovų kontaktinio atsparumo veikimą visame gaminių asortimente, pašalindamas temperatūros kilimo nuokrypius dėl nevienodų gnybtų matmenų ilgalaikio lygiagrečios spintelės veikimo metu.

3. Keraminis korpusas ir sidabruotos gnybtų medžiagos privalumai

Medžiagos pasirinkimas tiesiogiai lemia ilgalaikį aukštos srovės saugiklių tarnavimo laiką ir veikimo saugą atšiaurioje pramoninėje aplinkoje. Pigiuose plastikiniuose korpuso saugikliuose naudojamos organinės polimerinės medžiagos, kurios minkštėja ir deformuojasi esant nuolat aukštai temperatūrai, o variniai gnybtai greitai oksiduojasi drėgnose ar dulkėtose dirbtuvėse, padidindami kontakto atsparumą ir sukeldami neįprastus perkaitimo gedimus.

Dviejų medžiagų sistema – keraminis apvalkalas ir pasidabruoti variniai gnybtai vienu metu išsprendžia šiuos ilgaamžiškumo trūkumus. Didelio grynumo pramoninė keramika atlaiko nuolatinę aukštą temperatūrą be deformacijos, o sidabro sluoksnis ant vario gnybtų izoliuoja oro oksidaciją, kad būtų išlaikytas stabilus laidumas daugelį metų. Pramoninėse maitinimo sistemose, veikiančiose 24 valandas per parą, ši medžiagų konfigūracija labai sumažina reguliarių komponentų patikros ir keitimo ciklų dažnumą.IEC 60269 415 V didelės srovės saugiklisPriima šį brandžių kompozicinių medžiagų sprendimą, kad prisitaikytų prie daug dulkių, didelės drėgmės ir dažnų temperatūros svyravimų gamyklos aplinkos.

• Keraminis korpusas: didelis lanko slopinimo efektyvumas, neleidžia lankui išsitaškyti į išorę trumpojo jungimo metu, kad būtų išvengta gaisro pavojaus skirstomųjų įrenginių spintose.
• Sidabruoti variniai gnybtai: mažas kontaktinis atsparumas, minimalus temperatūros kilimas esant pilnai vardinei apkrovai, antioksidacinis ir antikorozinis pakrantės ar chemijos gamyklų dirbtuvėms.
• Vidinė užpildymo lanko gesinimo terpė: gedimo metu akimirksniu sugeria lanko energiją, palaikydama didelę pertraukimo galią be korpuso plyšimo ar suskaidymo.

3.1 Šiluminio stabilumo našumas nepertraukiamai veikiant

Nepertraukiamai veikiant visą vardinę srovę tūkstančius valandų, keraminis korpusas išlaiko matmenų stabilumą be plėtimosi ar įtrūkimų. Vidinė šiluma, kurią sukuria lydantis elementas, tolygiai išsisklaido per keraminę sienelę, išvengiant vietinių karštų taškų, atsirandančių ant plastikinių saugiklių korpusų. Net uždarose skirstomųjų įrenginių spintose su bloga natūralia ventiliacija bendras saugiklio jungties temperatūros kilimas neviršija IEC 60269 standarto leistinų ribų, todėl pašalinama gretimų šynų izoliacijos senėjimo rizika, kurią sukelia per didelis vietinis šilumos kaupimasis.

4. gG/gL apsaugos charakteristikos ir gedimų pertrūkių veikimas

gG ir gL yra universalios viso diapazono apsaugos charakteristikos, apibrėžtos IEC 60269, apimančios du pagrindinius gedimų tipus, keliančius grėsmę pramoninėms maitinimo grandinėms: nedidelę ilgalaikę perkrovą ir momentinį stiprų trumpąjį jungimą. Daugelis žemos kokybės pramoninių saugiklių palaiko tik vieno tipo apsaugą, nes jie per lengvai tirpsta veikiant variklio paleidimo viršįtampio srovei arba pakankamai greitai neatjungia didelės trumpojo jungimo srovės.

4.1 Apsaugos nuo perkrovos lėto smūgio logika (gL charakteristika)

Kai grandinės susiduria su silpna perkrovos srove, nuo 1,3 iki 5 kartų didesne už vardinę darbinę srovę, lydusis elementas palaipsniui tirpsta ir veikia uždelstas. Dėl šio uždelsimo išvengiama klaidingo saugiklio perdegimo įprasto variklio paleidimo metu, kondensatoriaus įkrovimo ir įrangos pereinamųjų srovės šuolių metu, tuo pačiu sumažinant galią, jei perkrova išlieka tam tikrą laiką, kad būtų išvengta kabelio izoliacijos senėjimo ir įrangos perkaitimo.

4.2 Momentinė apsaugos nuo trumpojo jungimo logika (gG charakteristika)

Kai dėl kabelio trumpojo jungimo, įrangos vidinio gedimo ar šynų susidūrimo atsiranda stipri trumpojo jungimo srovė, vidinis lydalas akimirksniu išgaruoja ir per mikrosekundes susidaro atvira grandinė. Keraminis apvalkalas ir lanką gesinantis užpildas efektyviai slopina elektros lankus, saugiai izoliuodami gedimo sekciją, nepažeisdami aplinkinių skirstomųjų įrenginių komponentų. Didelė pertraukimo galia užtikrina, kad saugiklis gali užgesinti ekstremalią gedimo srovę be konstrukcijos plyšimo ar laidžios medžiagos purslų.

4.3 Atrankinis koordinavimas su prieš ir pasroviniais apsaugos įrenginiais

• Suderinami su miniatiūriniais grandinės pertraukikliais, formuoto korpuso grandinės pertraukikliais ir kontaktoriais antrinėje įrangoje, kad sudarytų laipsnišką apsaugos koordinavimą.
• Laiko ir srovės kreivės konstrukcija užtikrina, kad dalinių grandinės gedimų metu ištirptų tik gedimo šakos saugiklis, išvengiant visos sistemos elektros energijos tiekimo nutraukimo visoje skirstomojoje spintoje.
• Suderinamas su transformatorių ir generatorių pirminės apsaugos koordinavimo reikalavimais vidutinėms ir didelėms pramoninėms maitinimo sistemoms.

5. Universalaus pramoninio pritaikymo atitikimo scenarijai

Standartizuotas 415 V trifazis energijos paskirstymas apima beveik visas gamyklų, energetikos ir sunkiųjų mašinų pramonės šakas visame pasaulyje, o didelės srovės užsukamas saugiklis prisitaiko prie kiekvienos šių sistemų pagrindinės galios apsaugos jungties. Pirkimo komandos, valdančios kelių pramonės šakų projektų portfelius, naudojasi vieno komponento modeliu, kuris tenkina daugybę įrangos apsaugos reikalavimų, suvienija atsarginių dalių atsargų ir techninės priežiūros mokymo standartus įvairiose projektų vietose.

• Pramoniniai elektros paskirstymo skydai ir pagrindiniai skirstomieji įrenginiai: naudojami kaip pirminė apsauga nuo viršsrovių įeinančioms šynoms, izoliuojantys trumpojo jungimo gedimus, siekiant apsaugoti visą spintos laidų struktūrą.
• Variklių valdymo centrai: Apsaugokite konvejerių, trupintuvų, siurblių ir ventiliatorių trifazius variklius nuo apvijų perdegimo, kurį sukelia užblokuoto rotoriaus perkrova arba gnybtų trumpasis jungimas.
• Generatoriaus ir transformatoriaus pagalbinės grandinės: įrengiamos generatorių agregatų išvesties gnybtuose ir paskirstymo transformatorių žemos įtampos šonuose, kad būtų užkirstas kelias gedimo srovės plitimui į maitinimo įrangą.
• Sunkiosios mašinos ir statybinė įranga: Taikoma didelių kranų, maišymo įrangos ir kasybos transporto mašinų, veikiančių esant kintamoms didelėms apkrovoms, pagrindinėms maitinimo įvesties kilpoms.
• Cheminės ir aplinkos apsaugos elektros skirstomieji įrenginiai: Keraminės izoliacijos konstrukcija atspari korozijai dujų ir drėgmės erozijai chemijos gamyklų valdymo patalpose ir nuotekų valymo įrangos spintelėse.

6. Montavimo gairės ir kasdienio naudojimo priežiūros taisyklės

Teisingas varžtų montavimas ir įprastinė priežiūra tiesiogiai prailgina saugiklių jungčių aptarnavimo ciklą ir išvengia paslėptų saugos pavojų dėl netinkamo surinkimo arba apleistos patikros. Visos eksploatavimo taisyklės atitinka IEC 60269 pagalbinių eksploatavimo specifikacijų, tinkamų elektros priežiūros personalui vietoje atlikti be sudėtingo profesinio mokymo.

6.1 Standartinės varžto montavimo specifikacijos

• Prieš montuodami nuvalykite visus šynų kontaktinius paviršius, kad pašalintumėte oksido sluoksnius ir dulkių daleles, kurios padidina kontaktinį atsparumą.
• Tvirtinimo varžtus priveržkite kalibruotais sukimo momento veržliarakčiais, kad išvengtumėte laisvų gnybtų, dėl kurių susidaro perkaitimo karštosios vietos.
• Aplink kiekvieną saugiklio jungtį palikite vertikalią ir horizontalią montavimo erdvę, kad būtų užtikrintas natūralus oro konvekcinis šilumos išsklaidymas, neužblokuojant spintelės laidų.
• Sidabruotus gnybtų paviršius visiškai sulygiuokite su varinėmis šynų plokštumomis, kad išvengtumėte taško kontakto ir vietinio perkaitimo rizikos.

6.2 Reguliarūs tikrinimo ir priežiūros standartai

Kas ketvirtį tikrindami elektros spintas, techninės priežiūros darbuotojai turėtų vizualiai patikrinti, ar nepakitusi saugiklių gnybtų spalva (nenormalaus temperatūros padidėjimo požymis). Bet kuri saugiklio jungtis, kurioje matosi korpuso spalvos pakitimas, gnybtų oksidacija arba nedidelė deformacija, turi būti nedelsiant pakeista, net jei gedimas neištirpsta. Nutraukus trumpojo jungimo gedimą, reikia visiškai pakeisti visą saugiklio jungtį, o ne iš dalies taisyti, nes vidinis lydymasis ir lanko gesinimo užpildas praranda pirmines apsaugos savybes, kai įjungtas.

Sandėliavimo valdymui reikia įdėti atsarginių saugiklių jungtis sausoje, nedulkėtoje sandėlio aplinkoje, kad prieš montuojant būtų išvengta sidabruoto gnybto oksidacijos. Ilgalaikiai sandėliuojami komponentai turi atlikti vizualinį išvaizdos patikrinimą prieš pristatydami į statybvietes, kad būtų galima išfiltruoti gaminius su paviršiaus įbrėžimais arba keramikos apvalkalo įtrūkimų defektais.
