3 polių saugiklio jungiklio išjungiklis 100A 690V DIN bėgis

Saugiklių jungiklis ZHENGRONG HR17-100 yra kompaktiškas, profesionalus perjungimo ir apsaugos įtaisas, skirtas žemos įtampos trifaziam paskirstymui. Jis apjungia apkrovos jungiklio, izoliacinio jungiklio ir apsaugos nuo trumpojo jungimo funkcijas viename bloke, sumažindamas komponentų skaičių ir supaprastindamas skydelio laidus.

3 polių konstrukcija apsaugo visas tris grandinės fazes. Jis yra įvertintas 100 A esant 690 V įtampai ir atitinka GB/T 14048.3-2017, pažymėtas kaip saugiklis-jungiklis-atjungiklis pagal standartinę nomenklatūrą.

Dizainas ir veikimas

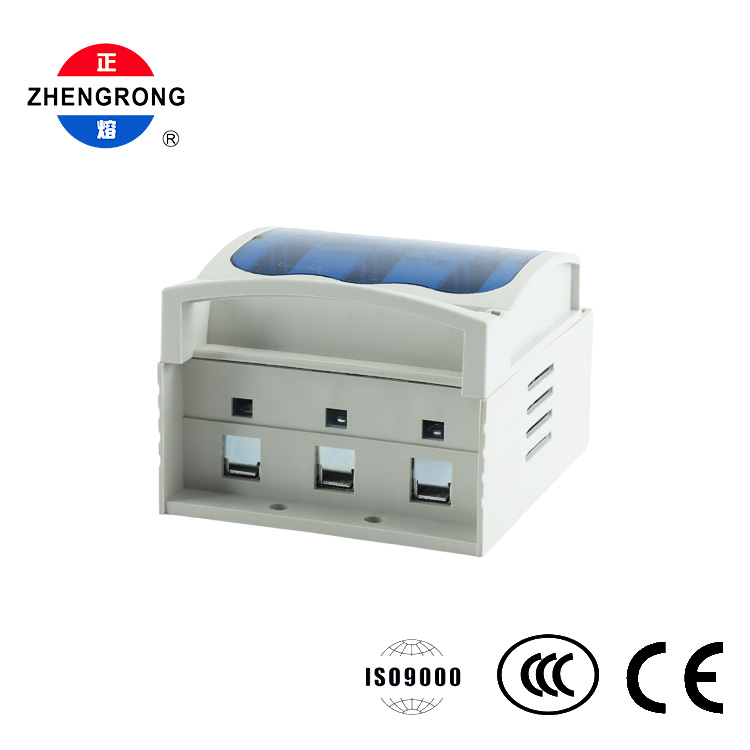

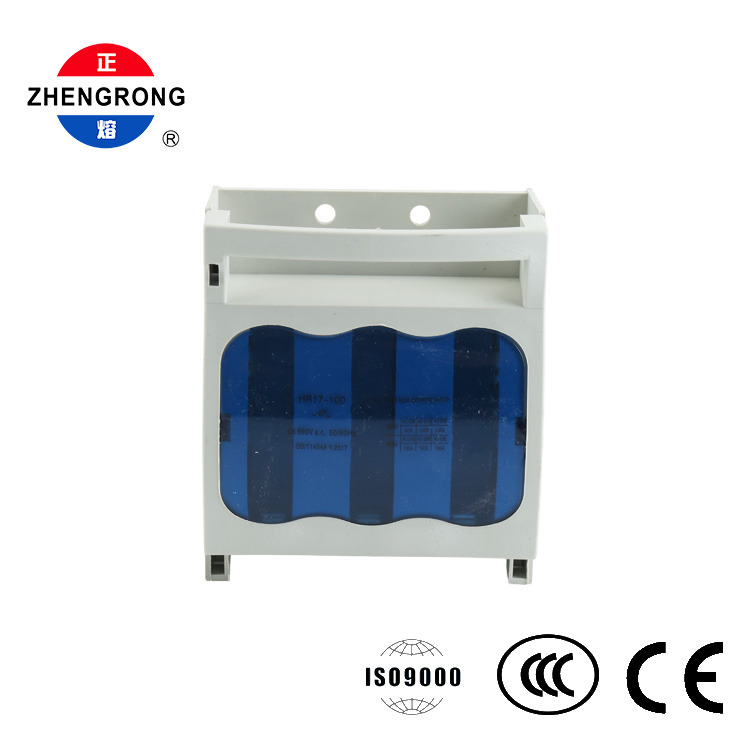

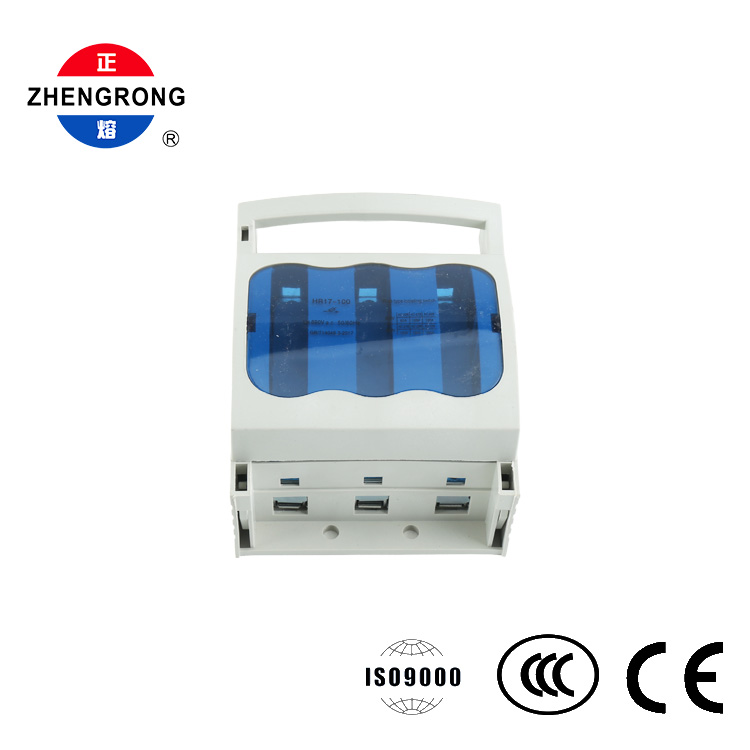

Įrenginį sudaro pagrindas ir atidaromas viršutinis dangtis su integruota horizontalia rankena viršuje. Rankena užtikrina patogų sukibimą rankiniu būdu gaminant / pertraukiant, o permatomas mėlynas langas dangtelyje leidžia operatoriams iš karto patikrinti saugiklio būklę neatidarant įrenginio.

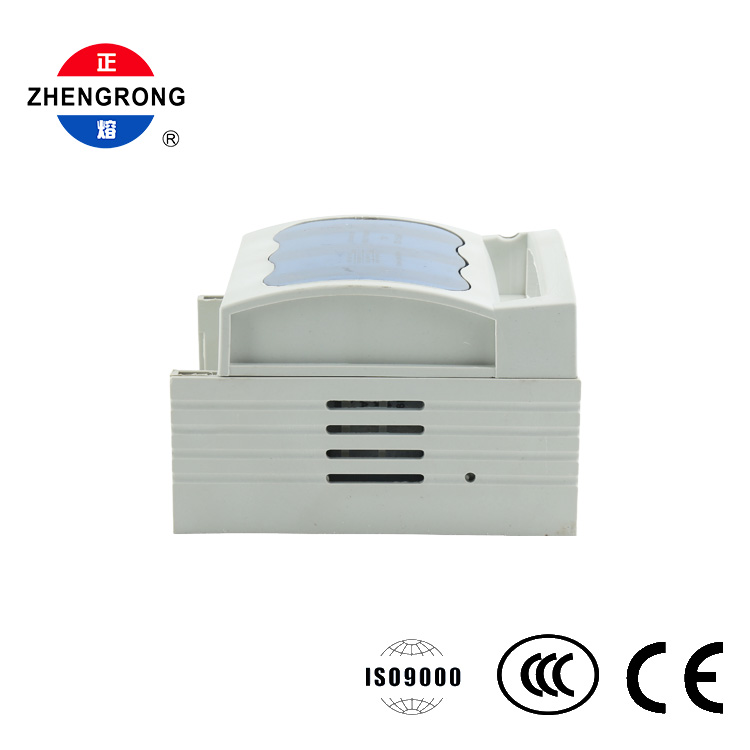

Stalčiaus tipo dangtelis atsidaro, kad būtų galima greitai patikrinti ir pakeisti saugiklius. Korpusas pagamintas iš sustiprinto antipireno inžinerinio plastiko (nailono arba PBT klasės) su sutvirtinančiomis briaunomis, užtikrinančiomis aukštą mechaninį stiprumą, izoliaciją ir atsparumą karščiui.

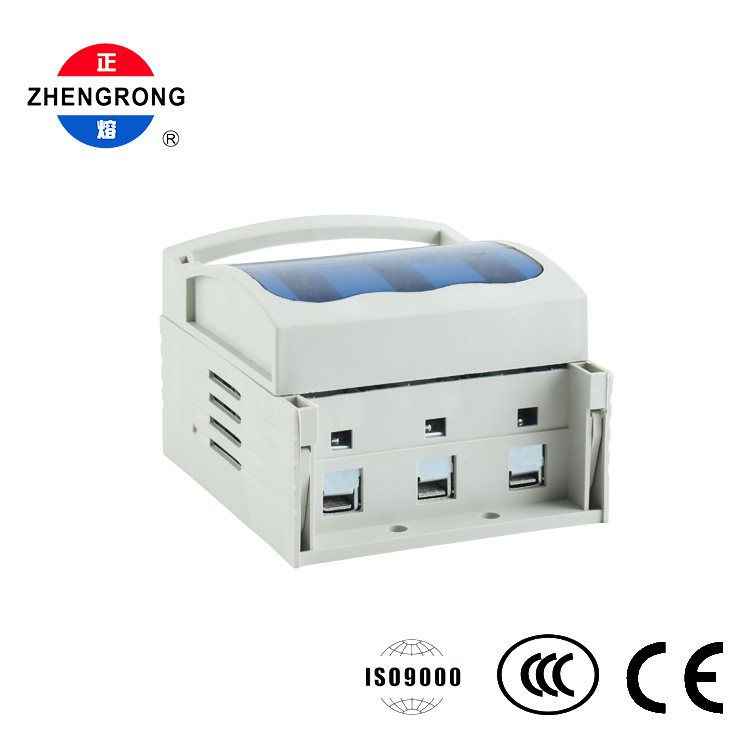

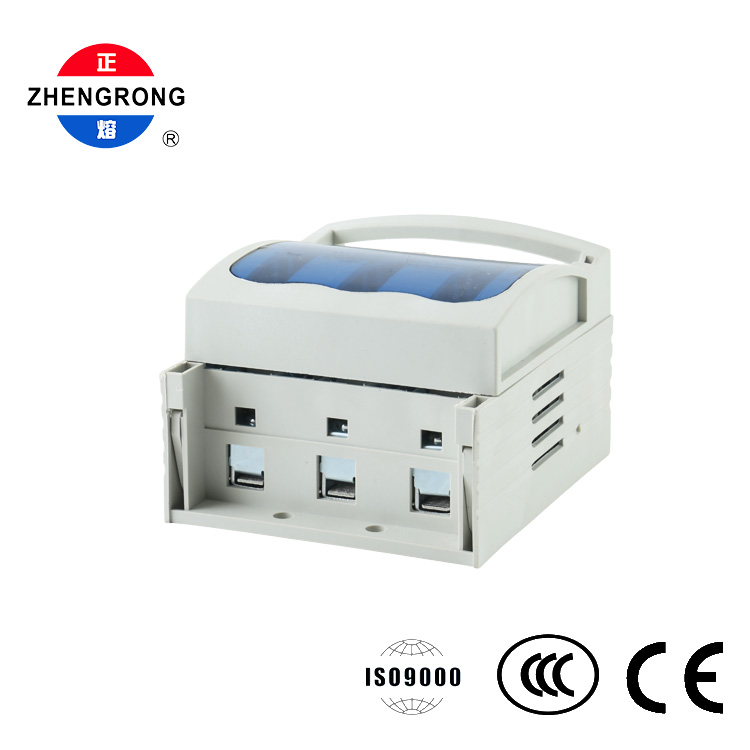

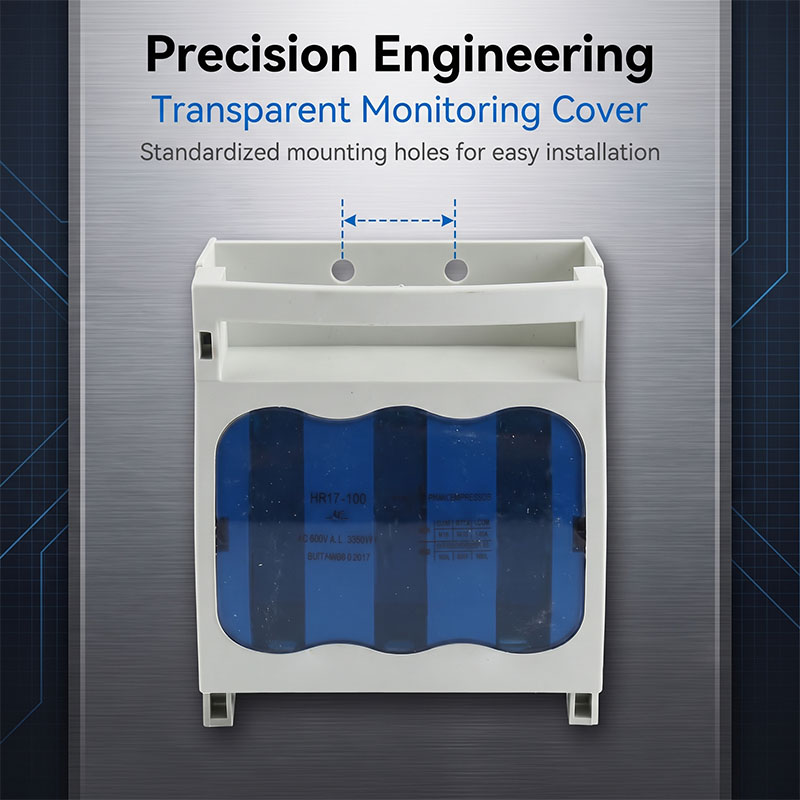

Laidai sujungiami per tris apatinius gnybtus su sraigtinėmis jungtimis, kad laidas būtų saugiai pritvirtintas, nereikalaujantis priežiūros. Montuojant, pagrindas siūlo dvi parinktis: šoninius spaustukus, skirtus standartiniam 35 mm DIN bėgelio tvirtinimui, arba dvi apvalias varžtų skylutes pagrindo plokštėje, kad būtų galima tiesiogiai pritvirtinti prie spintelės montavimo plokštės. Šoniniai lizdai ir skląsčiai taip pat leidžia montuoti vienas šalia kito arba pridėti pagalbinius kontaktus.

Savybės

3 viename funkcija

● — apkrovos perjungimas, izoliacija ir apsauga nuo trumpojo jungimo viename kompaktiškame įrenginyje.

3 polių trifazė apsauga

● — vienalaikė visų fazių apsauga trifazėms apkrovoms.

Matoma pertraukos izoliacija

● — išvalykite atjungimo tašką atidarius, užtikrinant saugią priežiūrą ir avarinį išjungimą.

Permatomas mėlynas langas

● — saugiklio būklė matoma iš pirmo žvilgsnio neatidarius dangtelio.

Stalčiaus tipo rankena

● — plati horizontali rankena patogiam ir patikimam rankiniam perjungimui.

Dvigubo montavimo parinktys

● — 35 mm DIN bėgio spaustukai arba tvirtinimas varžtais lanksčiam montavimui.

Sustiprintas ugniai atsparus korpusas

● — nailono/PBT inžinerinis plastikas su briaunomis, užtikrinančiais aukštą stiprumą, izoliaciją ir atsparumą karščiui.

Saugiai pritvirtinkite gnybtus

● — patikimi laidai su lengva prieiga prie priežiūros.

Išplečiamas dizainas

● — šoninės angos ir skląsčiai palaiko greta esantį montavimą ir pagalbinius kontaktus.

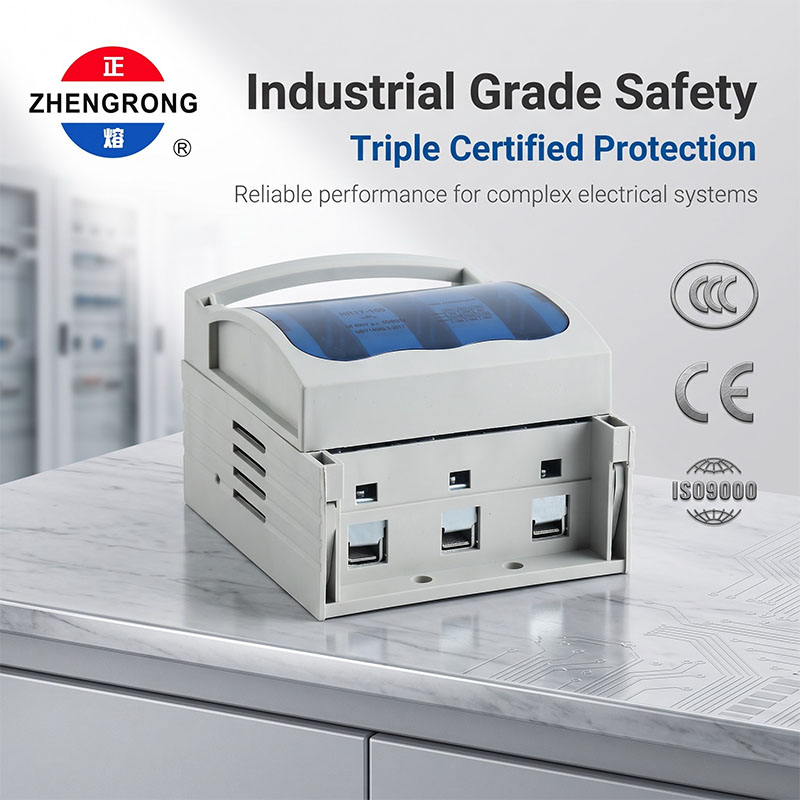

Kokybė sertifikuota

● — atitinka GB/T 14048.3-2017; ISO9000, CCC ir CE sertifikatas.

● Gamyklinės elektros paskirstymo dėžės ir valdymo spintos

● Pagrindiniai skirstomieji skydai ir atšakų apsauga komerciniuose pastatuose

● Variklių ir transformatorių maitinimo atjungimas ir apsauga nuo trumpojo jungimo

● Žemos įtampos paskirstymo sistemos pramonės įmonėse

● Variklio valdymo centrai

● Techninės priežiūros izoliacija ir avarinis perjungimas

● Skydų statytojai, elektros rangovai ir įrenginių priežiūros komandos
